VW Passat G60 Syncro Umbau :
Der Passat bekommt mehr Leistung :-)

VW Passat G60 Syncro Umbau :
Verbaut werden heute eine Schrick Nockenwelle, Schrick Tassenstößel, 70mm Laderrad und ein Theibach G60 Chip.

VW Passat G60 Syncro Umbau :

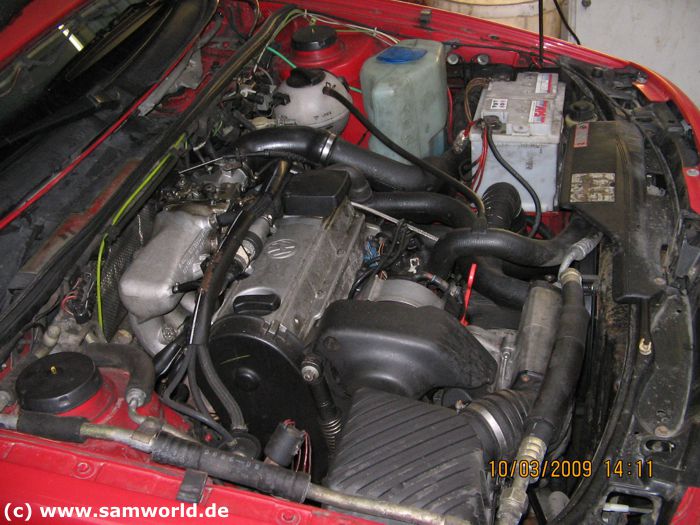

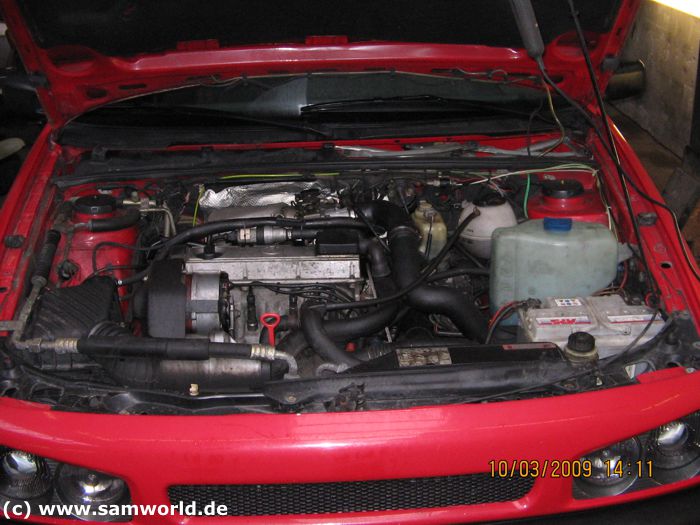

Noch ist alles original ...

VW Passat G60 Syncro Umbau :
Dann mal los ...

VW Passat G60 Syncro Umbau :
Hier die ganzen Komponenten.

VW Passat G60 Syncro Umbau :
Den Racimex Zusatzölkühler Einbau findest du weiter unten auf dieser Seite.

VW Passat G60 Syncro Umbau :
Zuerst wurde der Luftfilterkasten demontiert um Platz für die erforderlichen Arbeiten zu schaffen.

VW Passat G60 Syncro Umbau :
Dann wurde der Ventildeckel demontiert.

VW Passat G60 Syncro Umbau :

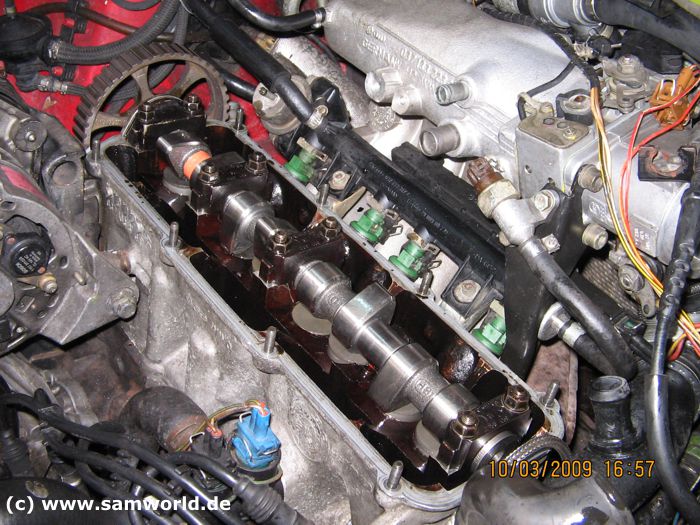

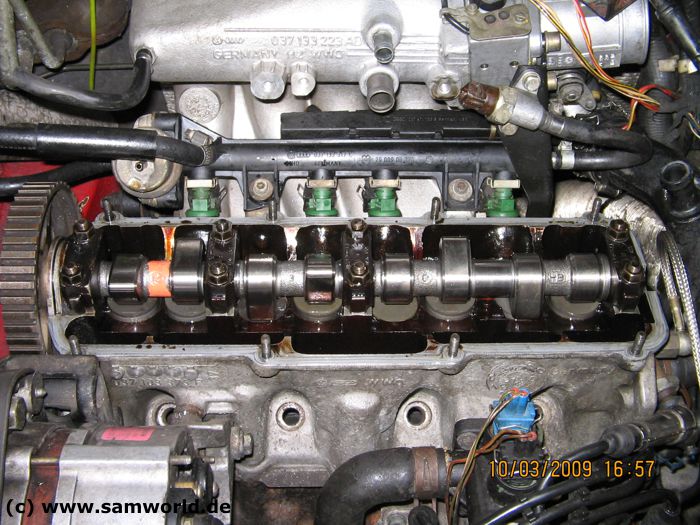

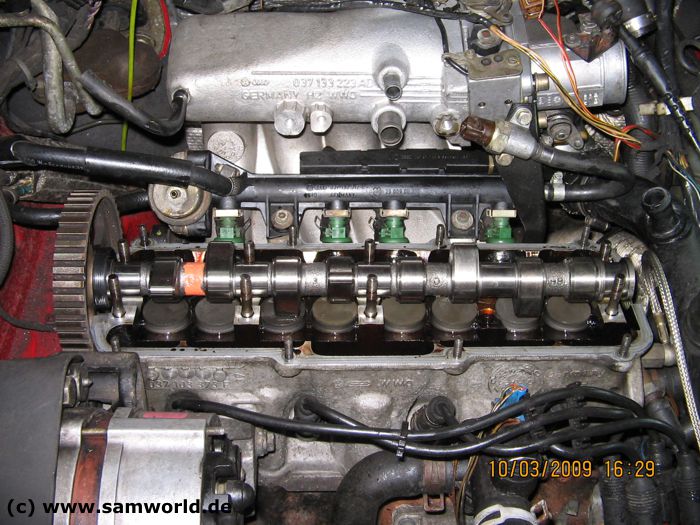

Hier ist noch die original Nockenwelle verbaut.

VW Passat G60 Syncro Umbau :
Die Nockenwelle wird losgeschraubt.

VW Passat G60 Syncro Umbau :

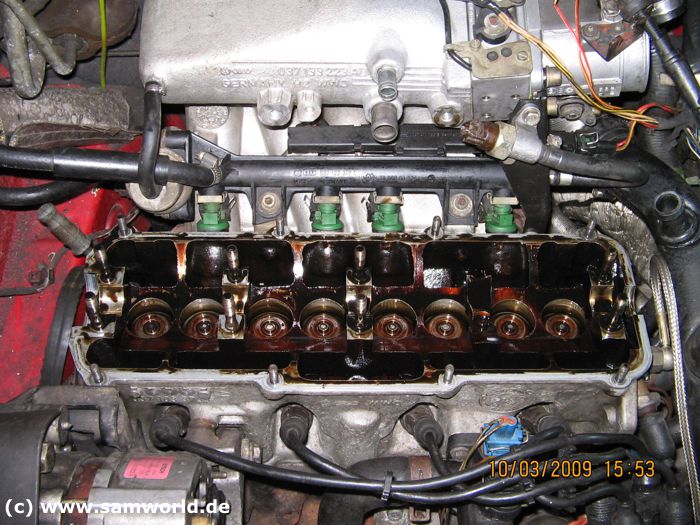

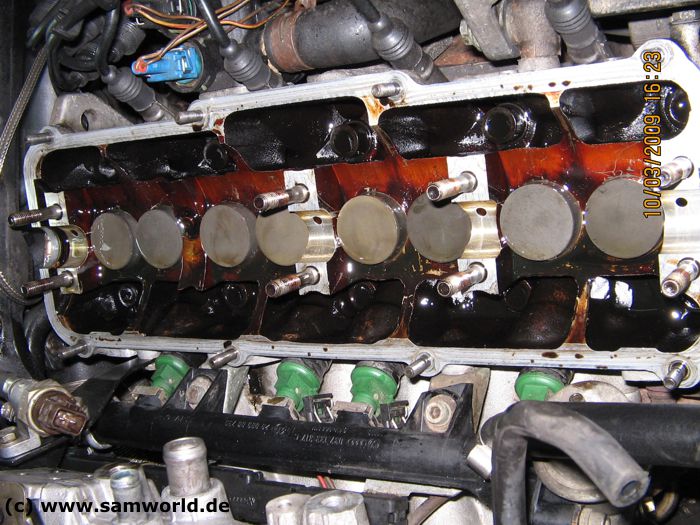

Der Motor mit ausgebauter Nockenwelle ...

VW Passat G60 Syncro Umbau :

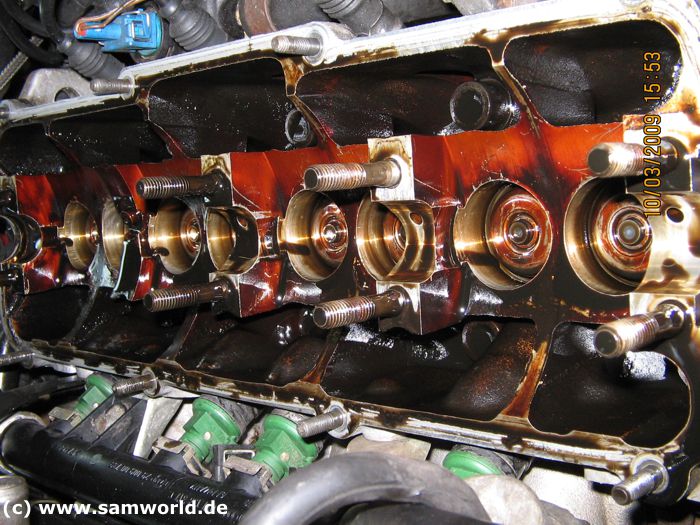

... und ausgebauten Tassenstößeln.

VW Passat G60 Syncro Umbau :
Hier die ausgebauten Teile.

VW Passat G60 Syncro Umbau :
Die alten und die neuen Schrick Tassenstößel

VW Passat G60 Syncro Umbau :
Die alte und die neue Schrick Nockenwelle.

VW Passat G60 Syncro Umbau :
Die neuen Schrick Tassenstößel wurden mit viel Öl eingesetzt.

VW Passat G60 Syncro Umbau :
Sieht schon ganz gut aus.

VW Passat G60 Syncro Umbau :
Die neue Schrick Nockenwelle betritt ihren neuen Arbeitsplatz.

VW Passat G60 Syncro Umbau :
Die festgeschraubte neue Nockenwelle.

VW Passat G60 Syncro Umbau :
Sitzt perfekt.

VW Passat G60 Syncro Umbau :

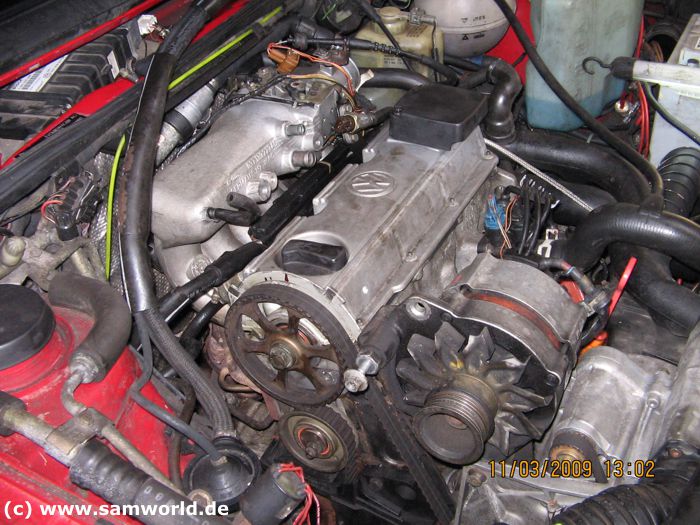

Jetzt die Steuerzeiten kontrollieren bzw. einstellen und den Zahnriemen wieder auflegen.

VW Passat G60 Syncro Umbau :
Das original Laderrad.

VW Passat G60 Syncro Umbau :

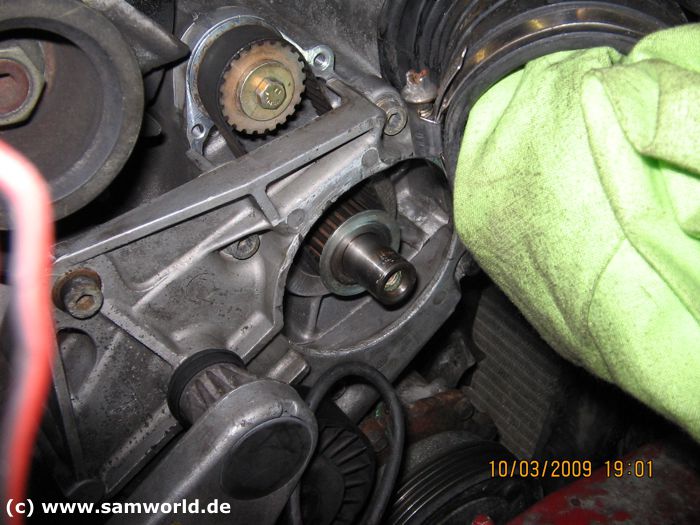

Kann man ausbauen ohne den G Lader dafür auszubauen..

VW Passat G60 Syncro Umbau :

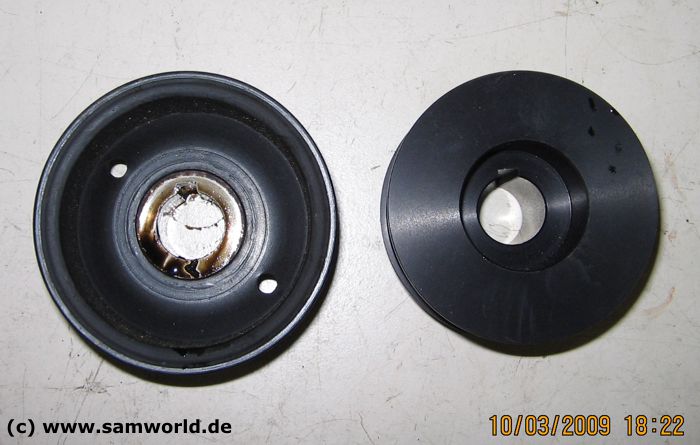

Hier das originale und das neue 70mm Laderrad.

VW Passat G60 Syncro Umbau :
Da kommt jetzt das neue kleinere Laderrad drauf.

VW Passat G60 Syncro Umbau :
Das 70mm Laderrad ist nun auch verbaut.

VW Passat G60 Syncro Umbau :
Jetzt muß das Motor Steuergerät raus.

VW Passat G60 Syncro Umbau :

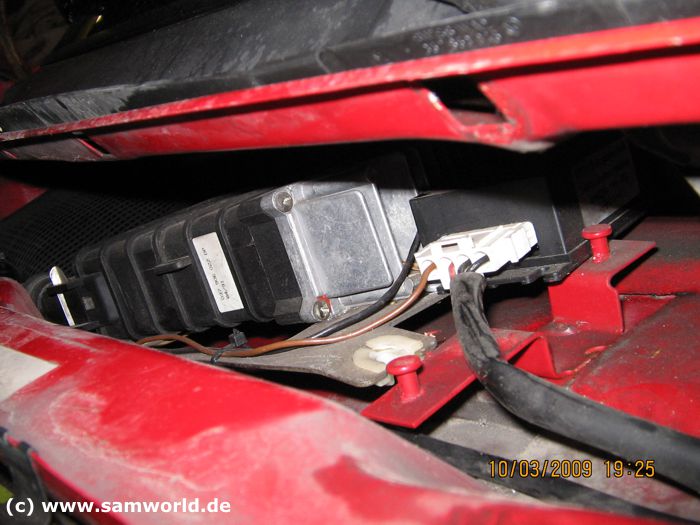

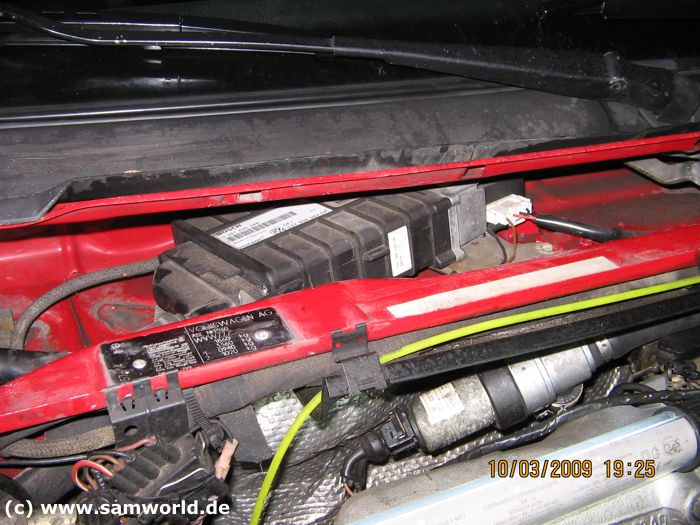

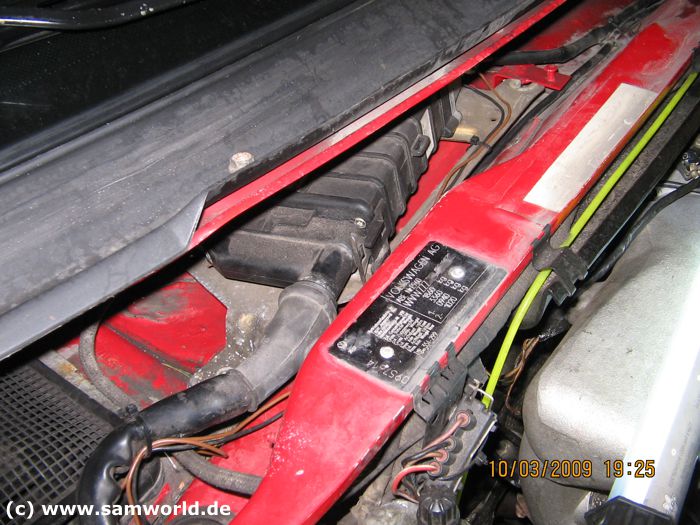

Dies sitzt vorne im Wasserfangkasten.

VW Passat G60 Syncro Umbau :
Kommt man aber sehr gut dran und kann es relativ problemlos ausbauen.

VW Passat G60 Syncro Umbau :
Das ausgebaute Motorsteuergerät.

VW Passat G60 Syncro Umbau :
Das muß man jetzt auseinander bauen um an den Chip zu kommen.

VW Passat G60 Syncro Umbau :
Hier sollte man sehr vorsichtig vorgehen um nichts dran zu zerstören.

VW Passat G60 Syncro Umbau :
Das geöffnete Motor Steuergerät in dem der original Chip sitzt.

VW Passat G60 Syncro Umbau :
Dieser wird jetzt vorsichtig entnommen und durch den extra für meinen G60 Passat programmierten Theibach Chip ersetzt.

VW Passat G60 Syncro Umbau :

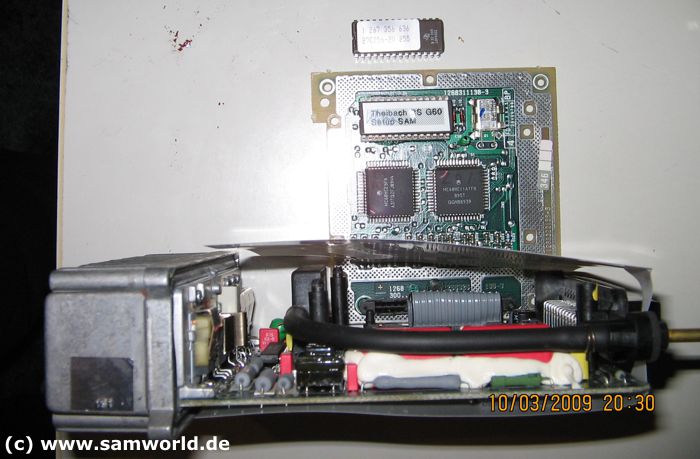

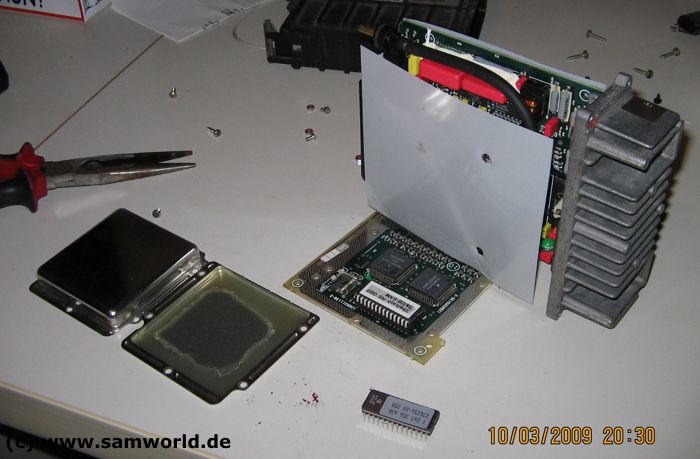

Der alte Chip (oben ausgebaut) und der neue Theibach Chip (schon eingebaut).

VW Passat G60 Syncro Umbau :
Danach das Steuergerät wieder vorsichtig zusammen bauen.

VW Passat G60 Syncro Umbau :
Das Steuergerät mit dem neuen Chip sitzt wieder an seinem Arbeitsplatz :-)

VW Passat G60 Syncro Umbau :
Nun wieder alles zusammenbauen.

VW Passat G60 Syncro Umbau :
Der neue kürzere Rippenriemen muß auch noch eingebaut werden.

VW Passat G60 Syncro Umbau :

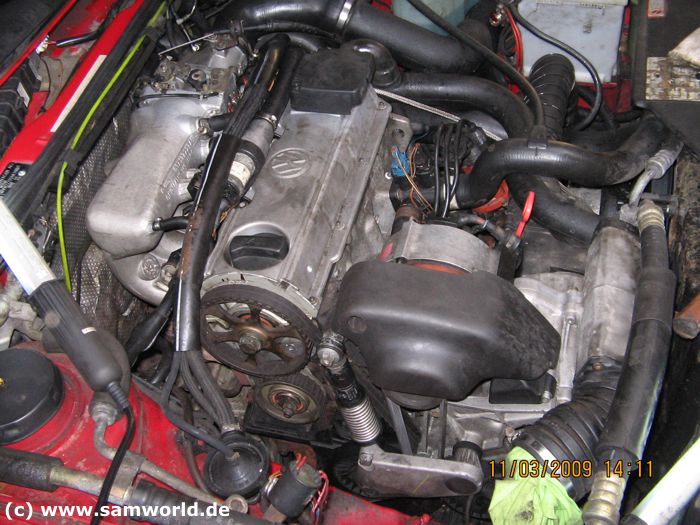

So wieder alles zusammen gebaut.

VW Passat G60 Syncro Umbau :
Als nächstes steht der Einbau eines Racimex Ölkühler Kits an.

VW Passat G60 Syncro Umbau :
Erst mal schauen wo der Kühler am besten hinpasst. Da ich ja den Kühlergrill mit dem bösen Blick und dem Gitter in der Mitte verbaut habe ist dort der ideale Platz.

VW Passat G60 Syncro Umbau :
Dafür muß die Querverstrebung ausgebohrt werden, die kann ich nachher gut als Ölkühler Halter verwenden.

VW Passat G60 Syncro Umbau :
Erstmal wurde geschaut wie der Ölkühler am besten platziert werden kann.

VW Passat G60 Syncro Umbau :
So sitzt er schon ganz gut. Hab dann angezeichnet was von dem Träger noch weggeschnitten werden muß.

VW Passat G60 Syncro Umbau :
Die Verstrebung von dem Träger ist nun eingeschnitten.

VW Passat G60 Syncro Umbau :
Hier sieht man es nochmal besser.

VW Passat G60 Syncro Umbau :
Die Verstrebung ist jetzt entfernt.

VW Passat G60 Syncro Umbau :
So passt der Ölkühler perfekt da rein und bekommt genügend Kühlungsluft.

VW Passat G60 Syncro Umbau :
Bei der original Verstrebung hab ich angezeichnet wo ich schneiden muß.

VW Passat G60 Syncro Umbau :
Die fertig bearbeitete Verstrebung.

VW Passat G60 Syncro Umbau :

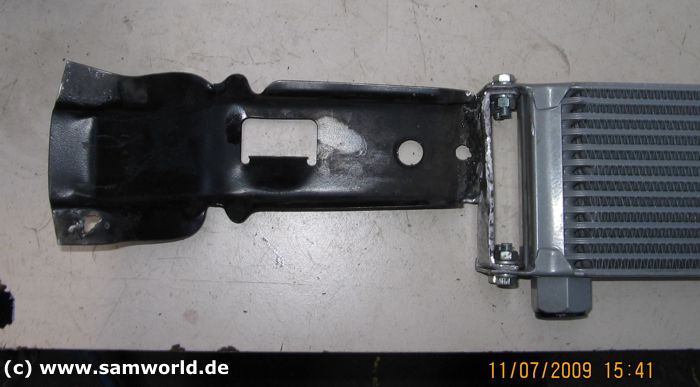

So soll die nachher den Ölkühler halten.

VW Passat G60 Syncro Umbau :
Das erste anpassen.

VW Passat G60 Syncro Umbau :
Sieht doch schon ganz gut aus.

VW Passat G60 Syncro Umbau :
So ist nachher die original Verstrebung auch wieder an ihrem original Platz ...

VW Passat G60 Syncro Umbau :
und hält zusätzlich noch den Ölkühler. Ideen muß man haben :-)

VW Passat G60 Syncro Umbau :
Jetzt noch die passende Halterung für den Ölkühler bauen.

VW Passat G60 Syncro Umbau :

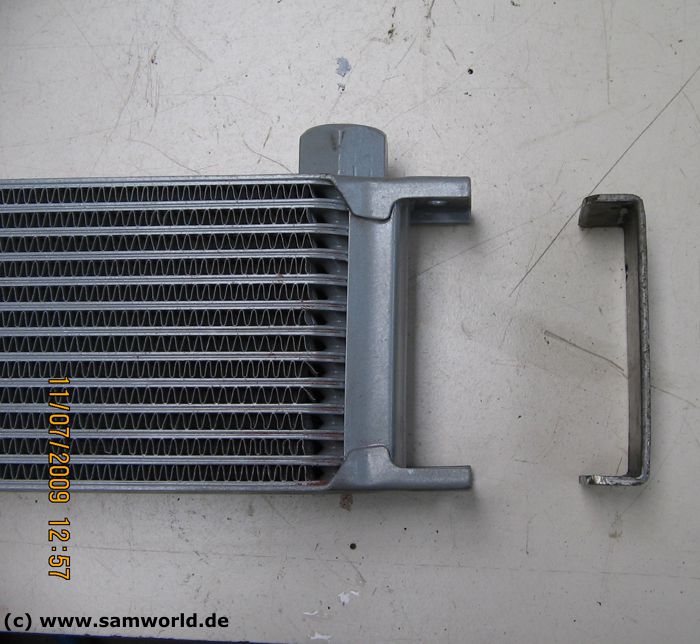

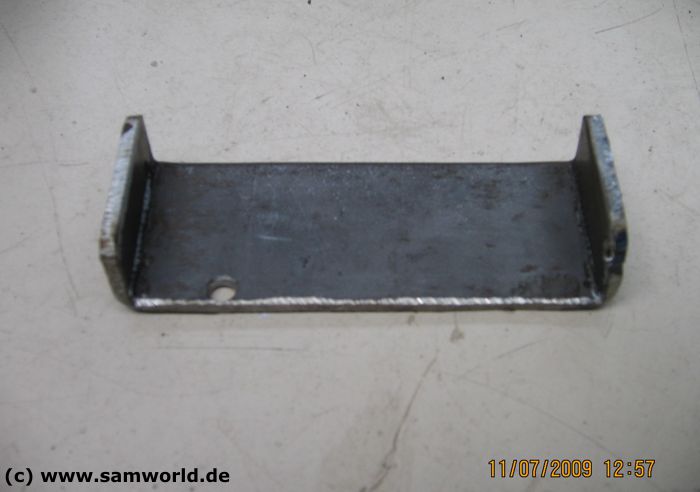

2mm dickes Blech gibt einen sehr stabilen Halter.

VW Passat G60 Syncro Umbau :

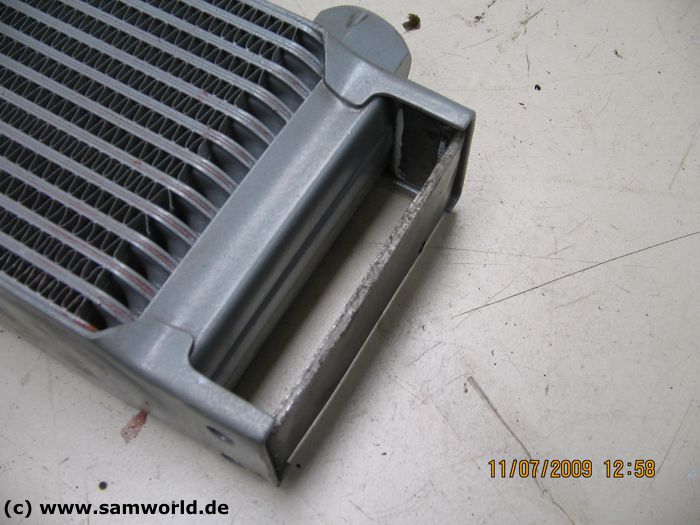

Sitzt perfekt.

VW Passat G60 Syncro Umbau :

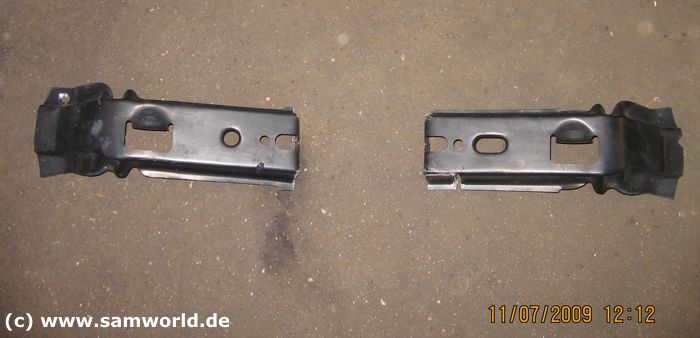

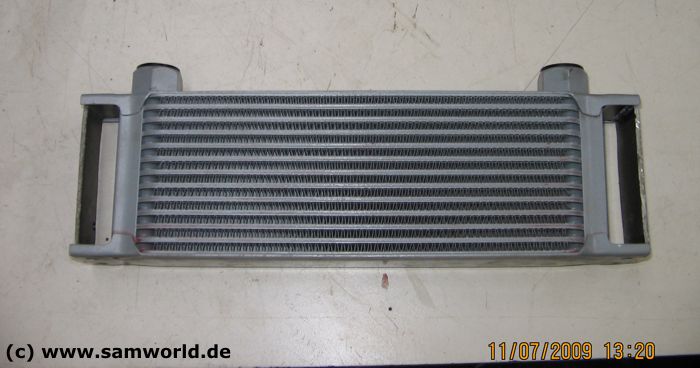

Beide fertigen Halter für den Ölkühler.

VW Passat G60 Syncro Umbau :
Sieht gut aus und passt perfekt.

VW Passat G60 Syncro Umbau :

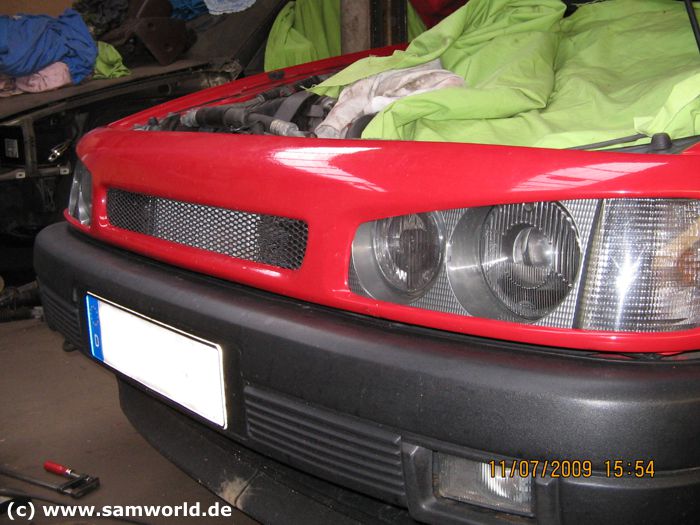

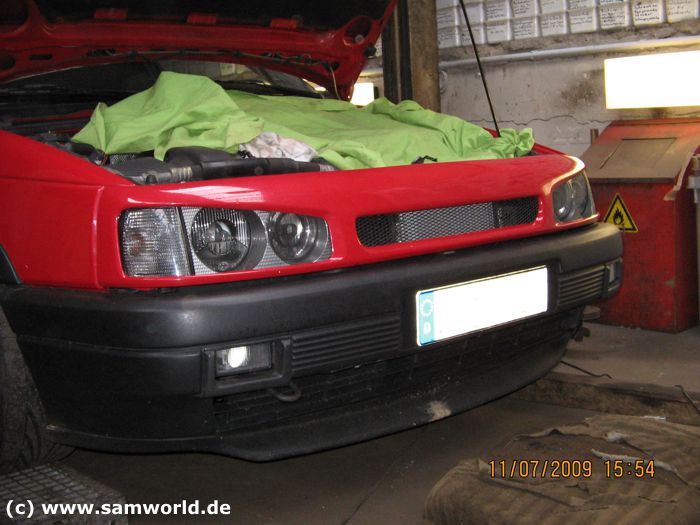

Erste anprobe des Kühlergrills.

VW Passat G60 Syncro Umbau :
Durch das Gitter bekommt der Ölkühler genügend Fahrtwind ab.

VW Passat G60 Syncro Umbau :
Der Grill passt so auch noch perfekt.

VW Passat G60 Syncro Umbau :
Sieht dazu auch noch gut aus :-)

VW Passat G60 Syncro Umbau :

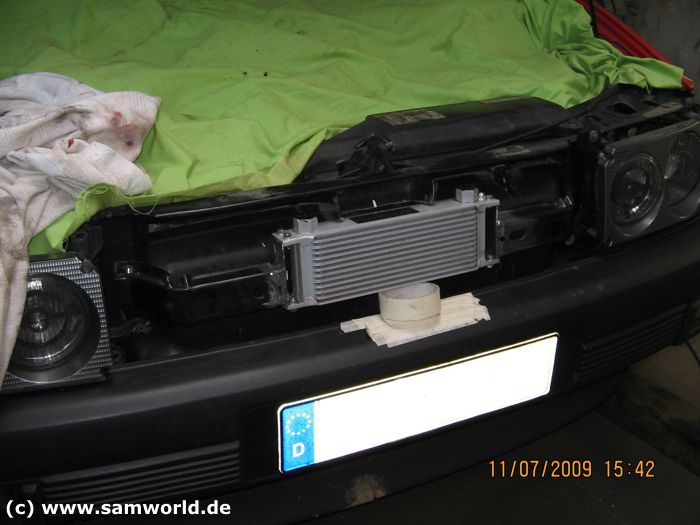

Der mit Klebeband fixierte Ölkühler.

VW Passat G60 Syncro Umbau :
Jetzt die Verstrebung en anpassen ...

VW Passat G60 Syncro Umbau :
und mit einem Schweißpunkt fixieren.

VW Passat G60 Syncro Umbau :

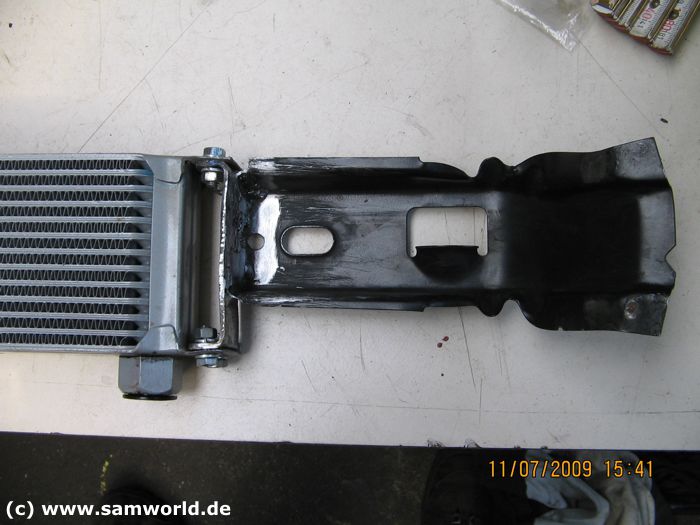

Die mit den Ölkühlerhaltern fertig verschweißte Verstrebung.

VW Passat G60 Syncro Umbau :
Kpl. verschweißt.

VW Passat G60 Syncro Umbau :
Das hält bombenfest.

VW Passat G60 Syncro Umbau :
Die fertige Verstrebung mit dem Ölkühler in der Mitte.

VW Passat G60 Syncro Umbau :
Wichtig ist immer das erneute kontrollieren damit nachher alles einwandfrei passt.

VW Passat G60 Syncro Umbau :
So sieht das schon ganz gut aus :-)

VW Passat G60 Syncro Umbau :
Auch der Grill passt perfekt ...

VW Passat G60 Syncro Umbau :
... ohne das er an den Ölkühler stößt.

VW Passat G60 Syncro Umbau :

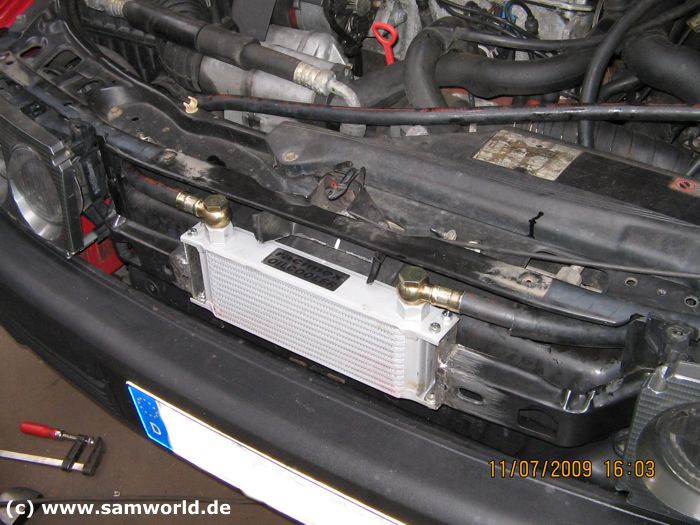

Nun mal die Ölkühlerschläuche anschließen um zu schauen wie man die am besten verlegt ohne das sie irgendwo scheuern.

VW Passat G60 Syncro Umbau :
So müsste es gehen und der Grill passt weiterhin perfekt.

VW Passat G60 Syncro Umbau :
Sieht doch schon ganz gut aus.

VW Passat G60 Syncro Umbau :

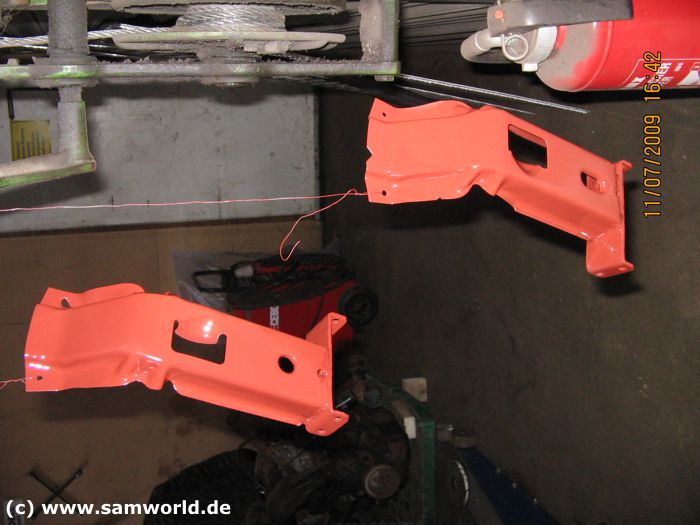

Nachdem alles angepasst war habe ich die Halter in mehreren Schichten mit Rostschutzfarbe besprüht damit später nichts rosten kann.

VW Passat G60 Syncro Umbau :
Auch die Schnittstellen am Schlossträger wurden mehrfach grundiert.

VW Passat G60 Syncro Umbau :
Als nächstes kommt der Einbau des Ölkühleradapters mit dem Thermostat.

VW Passat G60 Syncro Umbau :
Dafür muß man zuerst mal den Ölfilter abschrauben.

VW Passat G60 Syncro Umbau :

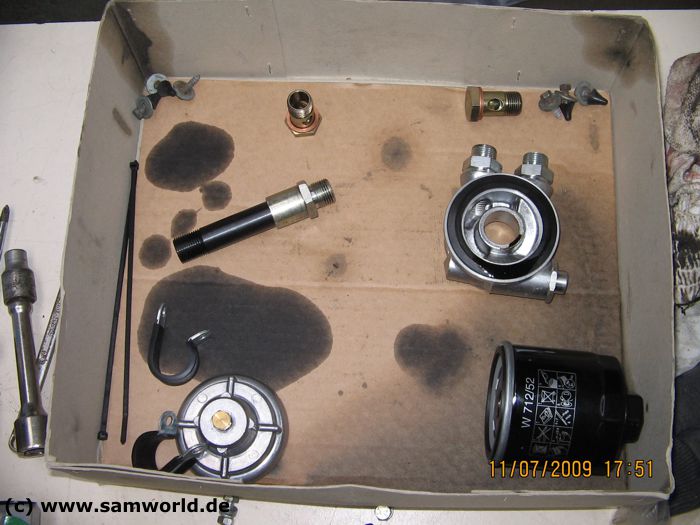

Hier sieht man die Teile die verbaut werden müssen. Weil der lange original Ölfilter nachher nicht mehr passt muß man den vom Polo GTI (W712/52) nehmen, der ist etwas kürzer.

VW Passat G60 Syncro Umbau :

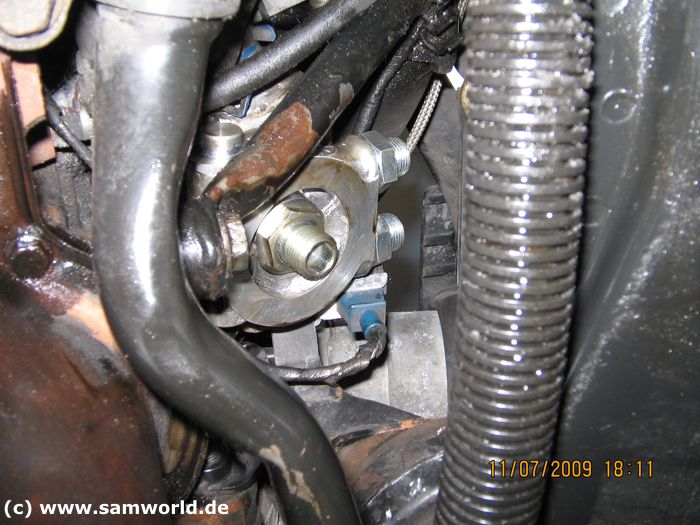

Der eingebaute Adapter.

VW Passat G60 Syncro Umbau :
Hier sieht man gut die beiden vorderen Anschlüsse an denen die Ölschläuche angeschraubt werden die dann zum Ölkühler gehen.

VW Passat G60 Syncro Umbau :
Von der länge her passen die Schläuche sehr gut so wie ich die verlegt habe.

VW Passat G60 Syncro Umbau :

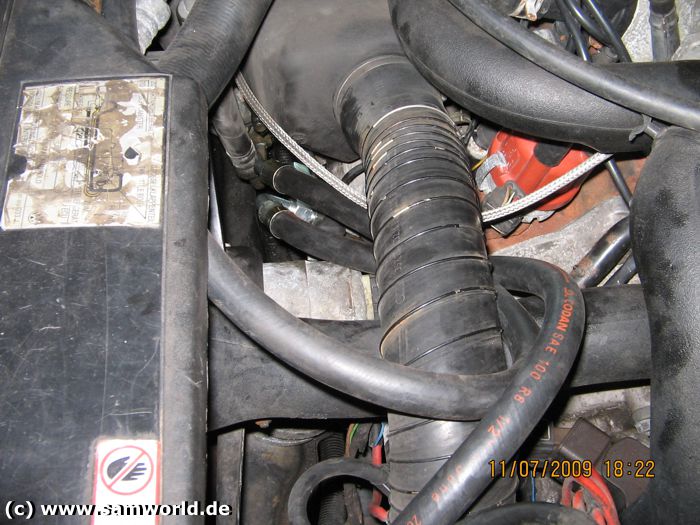

Beide Ölkühlerschläuche sind nun verlegt und angeschlossen.

VW Passat G60 Syncro Umbau :
Man muß immer drauf achten das man die Schläuche so verlegt das sie nirgendwo dran scheuern können und das sie knickfrei liegen.

VW Passat G60 Syncro Umbau :
So gehts prima.

VW Passat G60 Syncro Umbau :
Der nun auch mit mehreren Schichten schwarzer Farbe besprühte Ölkühlerhalter kpl. mit dem Ölkühler.

VW Passat G60 Syncro Umbau :
Dieser wird jetzt wieder an seinem ursprünglichen Platz angeschraubt.

VW Passat G60 Syncro Umbau :
Sieht super aus und hält bombenfest.

VW Passat G60 Syncro Umbau :

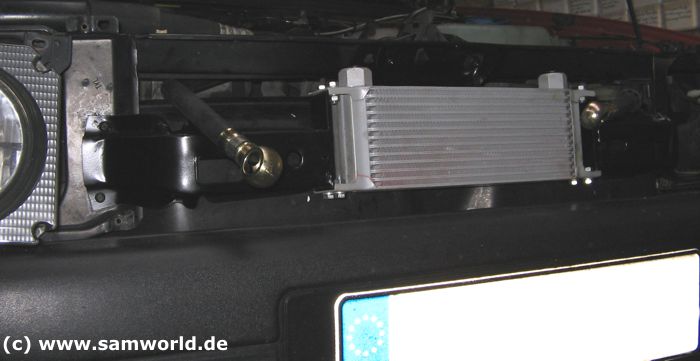

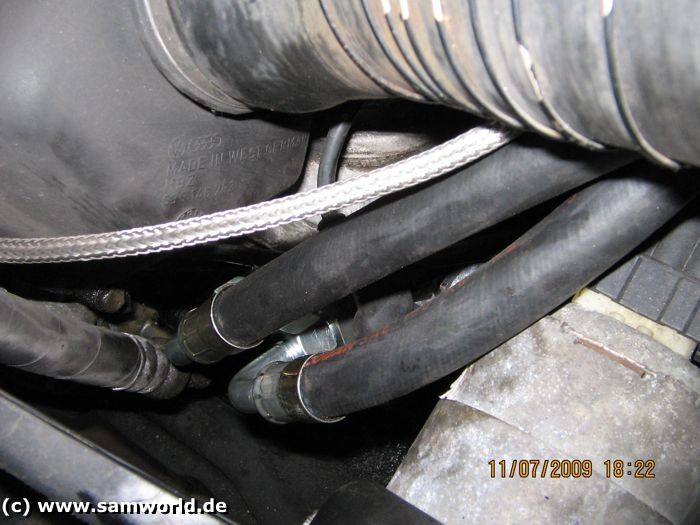

Der anschluß der Ölkühlerschläuche.

VW Passat G60 Syncro Umbau :
Fast fertig, jetzt fehlt nur noch der Kühlergrill.

VW Passat G60 Syncro Umbau :
So fertig montiert.
